1553B耦合器

1553B盒式耦合器可选1子线~8子线,ESI-110, ESI-210, ESI-310, ESI-410, ESI-510, ESI-610, ESI-710, ESI-810。

  • 品牌:正鸿航科
  • 型号:ZHHK-ESI-810

1553B耦合器

1553B耦合器分为盒式耦合器和线式耦合器,盒式耦合器可选1子线~8子线,线式耦合器可选1子线、2子线,以及线式级联耦合器。

满足MIL-STD-1553B,GJB5186标准要求,1~8子线可选,严格的质量把控,性能不低于并略高于进口产品,完全替代进口对应1553B数据总线耦合器产品,交期短,性价比高。

电气特性

变比:1:1.41
隔离电阻:56Ω±1%
终端负载77Ω±1%
端子(STUB)数量:1~8个

物理指标

连接器:BJ770 (TROMPETER 或其它兼容型号.) ,J1, J2, J3,…J10
匹配的连接器(参考):PL75 (TROMPETER或其它兼容型号)
振动符合GJB360A-96中方法201条的规定。
冲击符合GJB360A-96中方法213条的规定。

环境指标

工作温度:-40℃~105℃
存储温度:-55℃~125℃
相对湿度:95%,60℃
工作高度:无要求

其它说明
匹配电缆可根据用户要求定做(子线长度≤6米,总线长度≤100m),
出线端连接器可根据用户要求加工,
1553B转接电缆可根据用户要求加工定制。

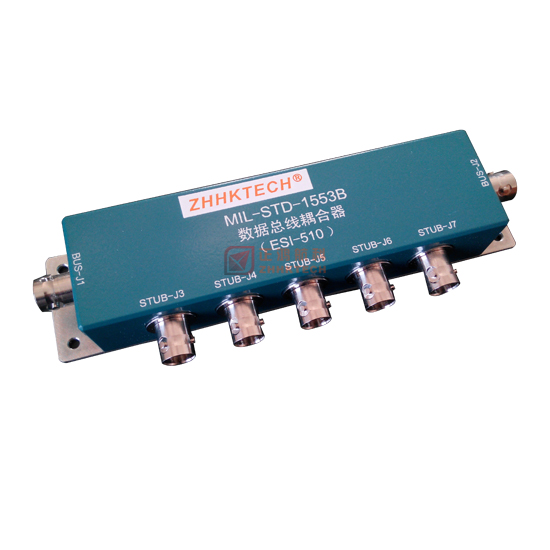

1553B盒式耦合器,ESI-510
五子线1553B耦合器,ZHHK-ESI-510
六子线1553B耦合器,ESI-610
七子线1553B耦合器,ESI-710
八子线1553B耦合器,ZHHK-ESI-810

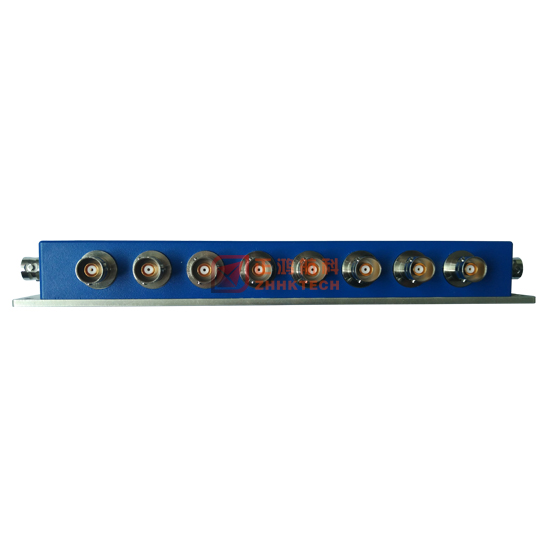

八子线1553B盒式耦合器,ZHHK-ESI-810


标签:   盒式耦合器 线式耦合器 1553B数据总线

电气特性

变比:1:1.41
隔离电阻:56Ω±1%
终端负载77Ω±1%
端子(STUB)数量:1~8个

物理指标

连接器:BJ770 (TROMPETER 或其它兼容型号.) ,J1, J2, J3,…J10
匹配的连接器(参考):PL75 (TROMPETER或其它兼容型号)
振动符合GJB360A-96中方法201条的规定。
冲击符合GJB360A-96中方法213条的规定。

物理尺寸

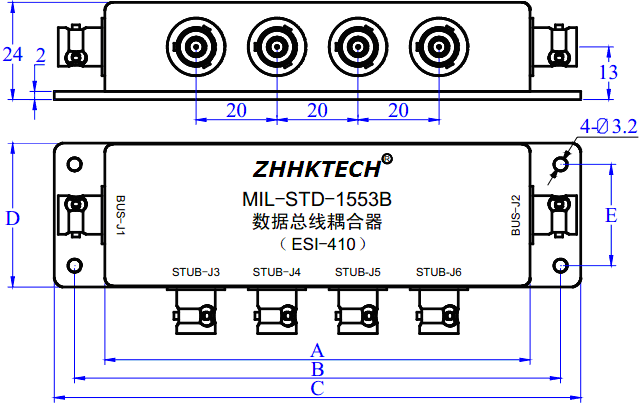

ZHHK-ESI系列1553B盒式耦合器开孔及物理结构尺寸图

型号

A

B

C

D

E

重量(g

ZHHK-ESI-110

42

59

67

28

20

90

ZHHK-ESI-210

65

80

90

35.5

25

120

ZHHK-ESI-310

85

100

110

35.5

25

150

ZHHK-ESI-410

105

120

130

35.5

25

180

ZHHK-ESI-510

125

140

150

35.5

25

210

ZHHK-ESI-610

145

160

170

35.5

25

240

ZHHK-ESI-710

165

180

190

35.5

25

270

ZHHK-ESI-810

185

200

210

35.5

25

300

环境指标

工作温度:-40℃~105℃
存储温度:-55℃~125℃
相对湿度:95%,60℃
工作高度:无要求

其它说明
匹配电缆可根据用户要求定做(子线长度≤6米,总线长度≤100m)
出线端连接器可根据用户要求加工


标签:   盒式耦合器 线式耦合器 1553B数据总线

1553B耦合器规格选型

名称
规格型号
总线个数
子线个数
连接器规格
单子线耦合器
ZHHK-ESI-110
2
1
BJ77
两子线耦合器ZHHK-ESI-2102
2
BJ77
三子线耦合器ZHHK-ESI-3102
3
BJ77
四子线耦合器ZHHK-ESI-4102
4
BJ77
五子线耦合器ZHHK-ESI-5102
5
BJ77
六子线耦合器ZHHK-ESI-6102
6
BJ77
七子线耦合器ZHHK-ESI-7102
7
BJ77
八子线耦合器ZHHK-ESI-8102
8
BJ77
